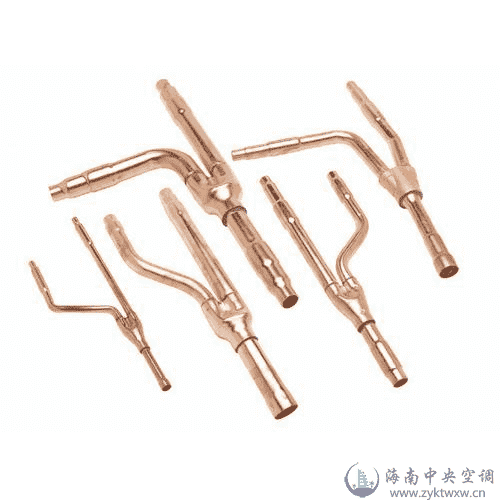

美的分歧管 型号：FQZHN-01、FQZHN-02、FQZHN-03、FQZHN-04、FQZHN-05、FQZHN-06 尺寸：6.35-47 制冷量（KW）：无 制热量（KW）：无 电压：0 简介：空调分歧管也叫空调分歧器或分支管、分岐管等，是用于VRV空调系统，连接主机和多个末端设备（蒸发器）的连接管，分为气管和液管。 价格：立即咨询 13185476093

产品概述 功能特点 产品参数 空调分歧管也叫空调分歧器或分支管、分岐管等，是用于VRV空调系统，连接主机和多个末端设备（蒸发器）的连接管，分为气管和液管。气管一般口径比液管要 粗。制冷剂经过膨胀阀或者毛细管节流，然后从主机出口出来之后连接分支器的液管。制冷剂经过液管分流可以分出其他的分歧管和末端蒸发器。制冷剂在蒸发器中 经吸热变成气体之后经过气管流回主机的压缩机。 空调分岐管就相当于水管的分叉头，用来分流冷媒，多连机分岐管是用作串连几个风口的配件。分歧管的选型是根据每个分歧管后所连接的室内机的容量来确定的。 空调分歧管可以横装或竖装,横装时分管口与水平线的夹角须小于15度;竖装时,面对两分管口,任何一个分管口与垂直线夹角须小于15度;两分管口以后的管路须保证60公分以上的直管段;小分歧管不可以代替大分歧管。 分支管的进口和出口均是经过变径的多节铜管组成，更增加了选型的灵活性。 美的中央空调分支管型号如下： R22冷媒：MDV-BY51、MDV-BY101、MDV-BY102、MDV-BY103、MDV-BY104、MDV-BY105 R410a冷媒：FQZHN-01、FQZHN-02、FQZHN-03、FQZHN-04、FQZHN-05、FQZHN-06（内机） FQZHN-01C、FQZHN-02C、FQZHN-03C（外机） 产品名称：美的分歧管 材     质：优质紫铜管 特     点：a．工作压力：5.5Mpa无爆破                b．密封性能：4.5MPa无泄漏                c．管内异物：≤20mg/㎡                d．外观质量：均匀、光洁、无虚焊、无油污 美的中央空调配管规格及分歧管配管选用参数表： 美的R410A系统 室外机容量 所有配管等效长度＜90m时主管尺寸 所有配管等效长度≥90m时主管尺寸 下游内机容量A（×100W） 主配管尺寸mm(不得大于主管的尺寸 适用分歧管 冷凝水管 气侧（mm） 液侧（mm） 室内第一分歧管 气侧（mm） 液侧（mm） 室内第一分歧管 气管 液管 8HP Φ22.2 Φ9.53 FQZHN-02C Φ22.2 Φ12.7 FQZHN-02C A＜166 Ф15.9 Ф9.5 FQZHN-01C DN25 10HP Φ22.2 Φ9.53 FQZHN-02C Φ25.4 Φ12.7 FQZHN-02C 166≤A＜230 Ф19.1 Ф9.5 FQZHN-01C DN32 12HP～14HP Φ25.4 Φ12.7 FQZHN-02C Φ28.6 Φ15.9 FQZHN-03C 230≤A＜330 Ф22.2 Ф9.5 FQZHN-02C DN32 16HP Φ28.6 Φ12.7 FQZHN-03C Φ31.8 Φ15.9 FQZHN-03C 330≤A＜460 Ф28.6 Ф12.7 FQZHN-03C DN32 18～22HP Φ28.6 Φ15.9 FQZHN-03C Φ31.8 Φ19.1 FQZHN-03C 460≤A＜660 Ф28.6 Ф15.9 FQZHN-03C DN32 24HP Φ28.6 Φ15.9 FQZHN-03C Φ31.8 Φ19.1 FQZHN-03C 660≤A＜920 Ф31.8 Ф19.1 FQZHN-03C DN40 26～32HP Φ31.8 Φ19.1 FQZHN-03C Φ38.1 Φ22.2 FQZHN-04C 920≤A＜1350 Ф38.1 Ф19.1 FQZHN-04C DN40 34～48HP Φ38.1 Φ19.1 FQZHN-04C Φ38.1 Φ22.2 FQZHN-04C 1350≤A＜1800 Ф41.3 Ф22.2 FQZHN-05C DN40 50～64HP Φ41.2 Φ22.2 FQZHN-05C Φ44.5 Φ25.4 FQZHN-05C 1800≤A Ф44.5 Ф25.4 FQZHN-05C
